卸車臂及卸車撬的技術說明

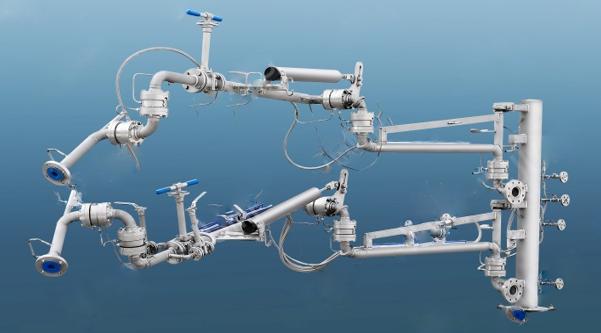

陸用液體裝載臂最關鍵部位之一是旋轉接頭。其應用于裝載臂承載力較大的部位，以確保設備長期的使用。我公司設計的旋轉接頭采用冷補償專有技術，在-196℃～+65℃之間保持密封性能良好且轉動靈活，使用壽命長

LNG卸車臂選型及關鍵部件描述

卸車撬自控系統介紹

1）自控系統概述

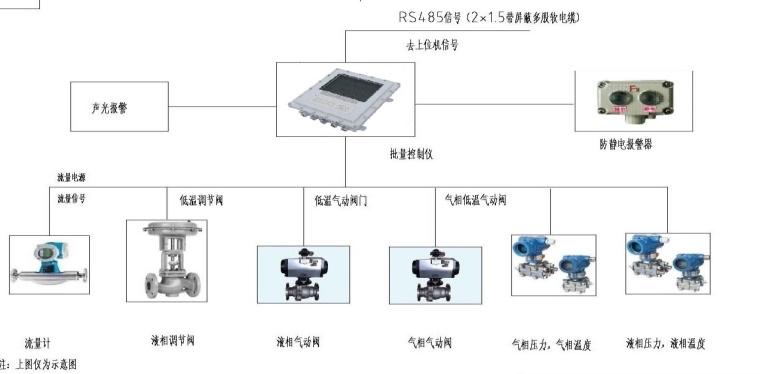

低溫LNG及低溫乙烯卸車撬現場配置2套獨立的卸車控制儀器控制系統，每套系統儀表和設備包括卸車卸車臂、流量計、靜電報警控制器、壓力變送器、卸車流量控制閥、緊急切斷閥，氣化撬、卸車控制儀器等。
1、卸車控制儀功能： 低溫LNG及低溫乙烯專用卸車控制儀器接到開始卸車的命令后，按預定程序啟動，打開相關閥門，采集流量計（不配）的流量，到達預定卸車量時，按預定程序關閉相關閥門。卸車控制儀器按照工藝要求實現對卸車撬自控閥門的控制；采集卸車撬的壓力變送器、溫度變送器、流量計（不配）、靜電接地信號、閥位信號；集中顯示并且實現內部信號聯鎖。
2、流量控制功能（不配）：卸車撬內安裝流量調節閥和質量流量計，槽車預冷和卸車結束時，分別控制卸車流量，滿足卸車工藝和安全要求。
3、數據采集功能（不配） ：卸車儀可采集變送器4~20mA信號及流量計脈沖信號，還可直接接入防溢、靜電接地夾等開關信號。
4、就地卸車模式：一般正常情況下均在現場直接卸車，也可根據需要通過上位機遠程卸車，本系統中每臺卸車儀是一個完整的計量、控制和顯示單元，獨立于上位機。
5、溫壓報警功能：卸車撬內低溫LNG及低溫乙烯管線和RG管線上安裝溫度變送器和壓力變送器，對卸車過程中的溫度和壓力進行監測，當超過限定的溫度和壓力時，控制系統及現場聲光報警。
6、接地監測功能：卸車撬內安裝靜電接地控制器，為了卸車安全，卸車過程中監測接地電阻，當接地不良時，系統及現場聲光報警并切斷卸車控制閥。靜電接地控制器配置靜電夾安裝在卸車臂附近，卸車時必須將靜電夾與槽車可靠連接，防止靜電聚集。
7、掉電保護功能 ：卸車過程中出現意外掉電時可保存當前所有卸車參數，待通電后可繼續卸車。
8、防雷設計：卸車撬內部和外部連接的通訊線路、供電線路、信號線路必須加裝防雷柵，防止意外雷擊對控制系統的損害。
9、通訊功能：卸車撬采用標準的RS485/MODBUS RTU通訊標準，可以實時將卸車流量、溫度、壓力、閥位及靜電狀態發送給DCS，滿足工廠管理要求。
10、卸車監控管理軟件具有對系統進行分散控制功能。現場控制部分每個鶴位由卸車控制儀器、防爆讀卡器、質量流量計、閥門、防溢開關、靜電接地夾等現場控制單元組成。
